Wydajność wiercenia
Linia przewodowa B 1540 m
Linia przewodowa N 1250 m
Linia przewodowa H 780 m
Linia przewodowa P 480 m
Głębokość opiera się na pionowym otworze i normalnym zastosowaniu.
Główny wciągnik
Wydajność pojedynczej linii: Goły bęben 100 kN
Prędkość linii: Goły bęben 40 m/min
Rozmiar kabla: 35 m x 18 mm
Linia przewodowa
Pojemność: 1600 m 6 mm WL
Uciąg liny: goły bęben: 11,9 kN
pełny bęben: 3,0 kN
Prędkość linii: goły bęben 114 m/min
pełny bęben 453 m/min
Maszt i system podawania
Przesuw paszy: 3,5 m
Prędkości posuwu: szybkie i wolne, zmienna kontrola
Napór: 59,6 kN
Uciąg: 138 kN
Kąt wiercenia: 45 do 90 stopni
Długość naciągu wędki: 6,09 m
Jednostka napędowa
Produkcja: Cummins
Model: QSB6.7 Poziom III
Pojemność: 6,7 litra, 6 cyl.
Moc: 153 kW
Obroty: 1800
Typ silnika: Diesel z turbodoładowaniem, chłodzony wodą
Układ elektryczny: 24 V (alternator 24 V, 95 Amp)

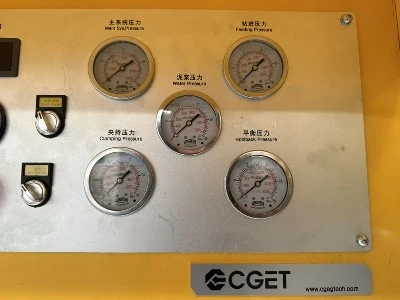

Układ hydrauliczny
Pompa główna: 28 MPa – 280 l/min
Pompa wtórna: 20 MPa – 170 l/min
Pompa pomocnicza: 21,5 MPa – 55 l/min
Chłodzenie oleju hydraulicznego: Powietrze (chłodzenie wodne jako dodatkowe)

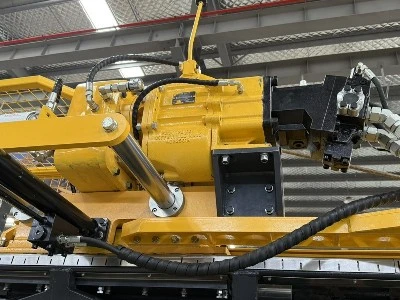

Prędkości głowicy wiertniczej i wrzeciona
Moc: silnik hydrauliczny, zmienna
Prędkość/Wstecz 4
Napęd końcowy: cichy napęd łańcuchowy, przełożenie 2:5
Wrzeciono 117 mm (ID)
Prędkość wrzeciona: 117-1300 obr./min
Moment obrotowy: maks. 5113 Nm
Głowica: Automatyczny przesuw boczny
Opcja robota
Metoda sterowania Sterowanie radiowe
Prędkość Maksymalna prędkość 3 km/h
Typ gąsienicy Wytrzymałe, gąsienica 300 mm
Zespół uchwytu
Typ: otwierane hydraulicznie, zamykane sprężyną
Maksymalna średnica wewnętrzna: 117 mm
Pojemność: 18 143 kg
Uchwyt na wędkę
Typ: Napędzany hydraulicznie, z blokadą ciężaru
Maksymalna średnica wewnętrzna: 124 mm
Pojemność: 15 000 kg
Skontaktuj się z naszym działem sprzedaży, aby uzyskać więcej przydatnych informacji dotyczących bezpiecznego i produktywnego wiercenia.
